En ésta práctica vamos a preparar muestras metalográficas de acero y aleación de cobre.
Para la muestra de acero, cortamos un trozo d varilla no inferior a 15 mm.
Para hacer las probetas, utilizamos resina líquida Implex, endurecedor y acelerante:
Para preparar 50 ml de resina, añadimos 2 gotas de acelerante y unas 40 gotas de endurecedor aunque en nuestro caso, como observaremos a continuación en el color de las probetas, añadimos más acelerante por error, lo cual le da un color más oscuro y minimiza el tiempo, pero por su elevado coste no debería ocurrir.
El montaje se realiza como vemos en la imagen:
Colocamos la muestra con la superficie a ensayar hacia abajo y añadimos por encima unos 10 ml de resina.
En el caso del cobre, el ataque no se realizó de la manera correcta por lo que en la imagen no se ven los distintos componentes que forman la aleación.
En el acero, se observan distintos componentes ya que el nital oscurece la perlita, quedando la ferrita de color blanco.
Aquí podemos ver los reactivos que se suelen utilizar para realizar el atauque químico a muestras metalográficas.
Para la muestra de acero, cortamos un trozo d varilla no inferior a 15 mm.
 |
| Muestra cobre |
 |
| Muestra acero |
Para hacer las probetas, utilizamos resina líquida Implex, endurecedor y acelerante:
El montaje se realiza como vemos en la imagen:
Colocamos la muestra con la superficie a ensayar hacia abajo y añadimos por encima unos 10 ml de resina.
En cuanto la resina se haya endurecido, se extraen las probetas de los moldes.
El siguiente paso es el desbaste grueso mediante el cual, la muestra tiene que quedar sin restos de resina y completamente plana.
Al pasar de una lija a otra, giramos la probeta 90º para eliminar el rayado realizado con la lija anterior. Además, antes de pasar a otra etapa del esmerilado, la probeta se tiene que lavar y secar para así eliminar los restos de la lija anterior que podrían quedar en la muestra.
Proceso de desbaste, pulido y ataque:
1. Desbaste:
Papel SiC en el siguiente orden:
- P220
- P220
- P400
- P800
- P1200
La velocidad es de 300 rpm, con agua como lubricante, durante 1 minuto.
2. Pulido:
- Pulido inicial
Se utiliza un paño suave. A las probetas se les añade una pequeña cantidad de suspensión de diamante y se procede al pulido a una velocidad de 150 rpm durante 3 minutos utilizando en este caso un lubricante especial.Se repite el proceso una vez más y finalmente, se procede de igual manera pero durante un tiempo de 2 minutos.
- Pulido final:
 |
| Lijadora |
 |
| Papel de lija |
3. Ataque químico:
Para hacer visible la estructura del material, es necesario realizar el ataque químico que se realizará con:
- Nital 2% durante 60-180 s para el acero.
- Sulfato amónico para la aleación de cobre.
Después de todo el proceso, observamos las probetas:

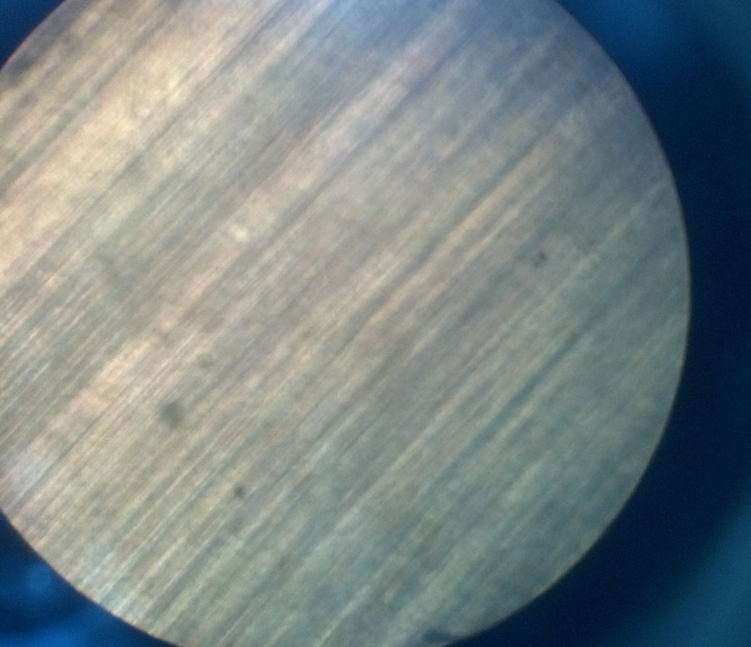

En el microscopio observamos los distintos componentes de las aleaciones aunque como podemos ver en las fotos, el reactivo utilizado para la aleación de cobre no realiza ningún cambio probablemente la causa sea el tiempo.
 |
| Acero |
 |
| Aleación de cobre |
En el acero, se observan distintos componentes ya que el nital oscurece la perlita, quedando la ferrita de color blanco.
Aquí podemos ver los reactivos que se suelen utilizar para realizar el atauque químico a muestras metalográficas.
